Design & Construction
Architecte: | Plessis & Associés Yacht Design - Machecoul - France |
Construction: | Technologie Marine Charlie Capelle - La Trinité sur Mer - France |
Gestion de projet: | Pierre Lang - IRISoft Yacht - Belgique (spécifications, études et contrôle qualité) |
Caractéristiques
Longueur hors tout: | 13.20 m |
Longueur coque: | 12.70 m |
Longueur bout dehors: | 50 cm |
Flottaison: | 11.80 m x 3.20 m |
Maître bau: | 4.00 m |
Déplacement: | 7.000 kg (lège équipé) 8.200 kg (en charge) |
Tirant d’eau: | 1.60 m
2.00 m (dérive de près sortie) |
Mât: | 16,5 m,
3 étages barre de flèche (haubanage à fente) |
Bôme: | 5.6 m |

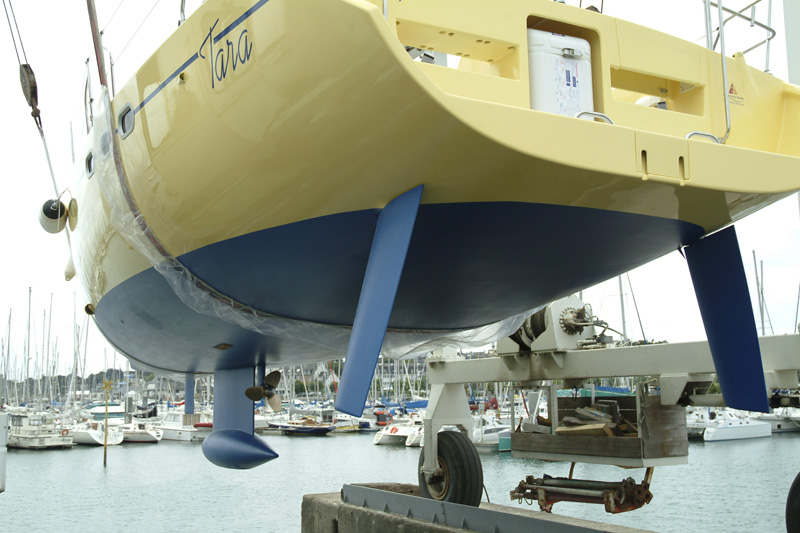

Appendices: |
Lest (bulbe en plomb 2.400 kg)
Dérive de près
2 safrans |

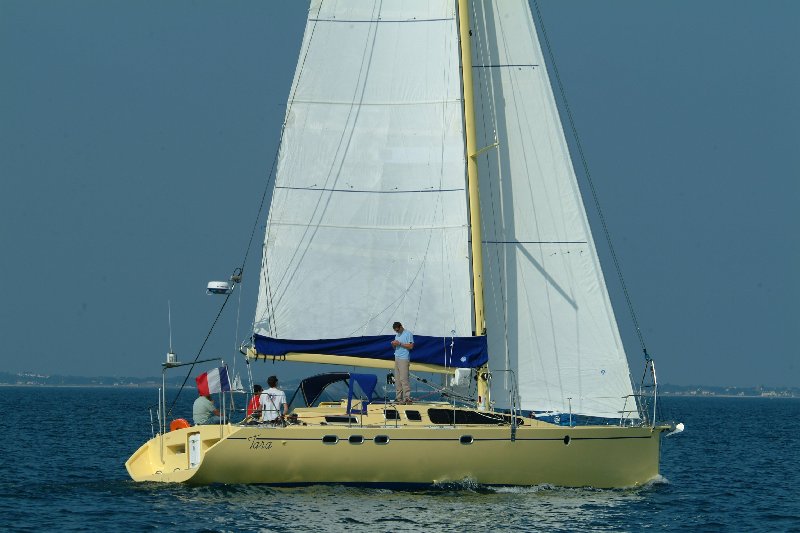

Gréement: | Cotre. |
Voilure: |
Grand-voile latée 100%, coupe orientée (47 m2).
Solent enrouleur 100%, coupe orientée (41 m2).
Trinquette autovireuse (13 m2).

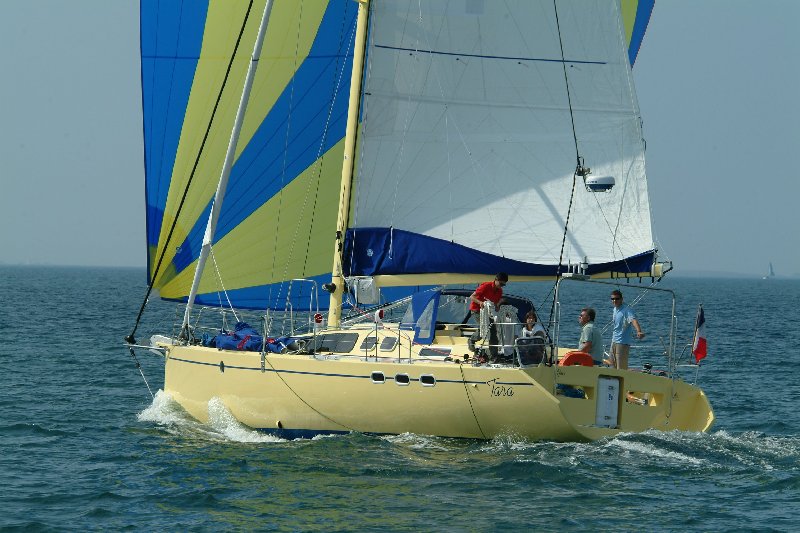

Spi medium asymétrique, coupe triradiale (100 m2). |
Propulsion: | Moteur 40 à 55 CV, embase saildrive dans bloc technique central |
Hélice: | VARIPROP à mise en drapeau (option). |
Réservoirs: |
Fuel (env. 350 l) - Un réservoir en polyéthylène.
Eau (env. 350 l) - Deux réservoirs en Inox.
Chauffe-eau (40 l)
Traitement des eaux noires Lectra/San (option). |
Batteries: | 2 x 220 Ah (service)
1 x 100 Ah (démarrage) |
Options architecturales
Barre: | Barre à roue ou deux barres franches.
Le cockpit barreur est différent dans les deux versions.
Tables à cartes: |
1.150 x 850 face à bordé ou 800 x 700 dans le sens de la marche.
Construction
Bordé: |
Bordé en bois moulé sur lisses jointives de 30 mm d'épaisseur constitué de:
20 mm de cèdre jaune (lisses jointives collées à l'époxy chargé).
8 mm en 2 plis de bois moulé placés à plus et moins 45 degrés. Collage sous vide à l'époxy (tranché d'acajou).
Finition extérieure: stratification protectrice (verre-epoxy) + peinture.
Finition intérieure: stratification protectrice (verre-epoxy) + peinture.
Pont: | CP qualité marine de premier choix.
Roof: | Sandwich CP-balsa-CP (CP qualité marine de premier choix). |
Aménagements
|
![Plan](../irisoft44/irisoft44-tour/2005-09-11-2177-carre-src.jpg) |
|
De l'avant à l'arrière:
Bout dehors + davier.
Crashbox d'étrave.
Crashbox sous la soute avant.
Puits à chaîne + guindeau vertical.
Soute à voile (séparée du puits à chaîne par une paroi amovible).
Cloison étanche entre la soute et la cabine invité.
Cabine invités double + rangements + 2 hublots + 1 capot ouvrant.
A bâbord, cabine propriétaire double + rangements + hublot + capot ouvrant + épontille INOX +
puits de dérive camouflé dans une penderie. Réservoir gasoil sous le couchage.
A tribord, coursive + rangements + hublot (la cabine propriétaire et la coursive peuvent
former un espace ouvert plus vaste). Chauffe eau sous le plan de travail.
Hublots fixes tout le long du roof (2.50 m de chaque côté) avec grandes
ouvertures.
Bloc technique central, situé immédiatement à l'arrière de la quille.
Abrite le moteur qui est accessible par trois côtés (panneaux amovibles dans le cabinet de toilette, au pied de la descente et dans la cuisine), parc batteries, etc.
Cuisine côté tribord: 2,50 m de long, en U entre le bordé et le bloc technique, gazinière 2 feux + four, double évier, frigo, nombreux rangements,
2 petits plans de travail + hublot.
Cuisine au centre: Grand plan de travail (1,30 m) situé en face de la gazinière et des éviers, au dessus du bloc technique + 3 tirois + rangements en hauteur.
Cabinet de toilette: lavabo + coin douche séparé + WC Lavac + Traitement des eaux noires (Lectra/San) + rangement à cirés (à babord, au centre du bateau) + nombreux rangements.
Table à cartes (110 x 80 cm) + rangements cartes et petits objets séparés + hublot.

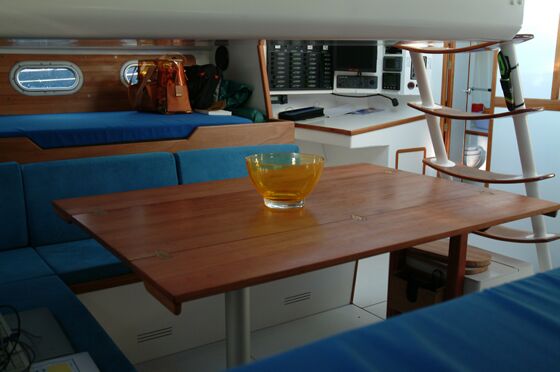

Carré arrière super confortable (6 + 3 personnes) + 6 hublots latéraux donnant sur la mer + 2 hublots ouvrants sur
l'arrière + 2 hublots ouvrants dans les hiloires donnant sur le ciel + 2 confortables couchages de mer (65 x 198 cm) avec équipets
+ bibliothèque + bar (9 bouteilles !).
Table du carré (140 x 100 cm) est transformable en table basse (option).
Le carré est transformable en lit "king size" de 200 x 200 cm (option).
Possibilité de dormir confortablement sur les assises du carré (capacité de couchage maximale: 6 + 2 personnes).
Cloison étanche entre le carré et la partie arrière du bateau.
Cockpit passager au-dessus du carré + table de cockpit amovible (60 x 120 cm).
Cockpit barreur + 1 coffre sur la largeur du cockpit (dans la version "barre à roue").
Deux très grands coffres latéraux (accès via capots sur le pont).
Rangements dans le tableau (accès via les coffres).
Rangements produits inflammables (bouteilles de gaz (2 x 13 L), bidon d'essence, solvant, etc.).
Jupe + coffre dans la jupe.
Chauffage central à eau ou à air chaud (option).
Gaines techniques très accessibles le long des bordés (pour tuyauteries et électricité).
Divers équipements tels que échelle de bain, capote, etc.
|
| | | | | | | | |
